Opis
| Artykuł | Specyfikacje |
|---|---|
| Tworzywo | Elokacja glinu |
| Całkowita waga | 53,7 g |

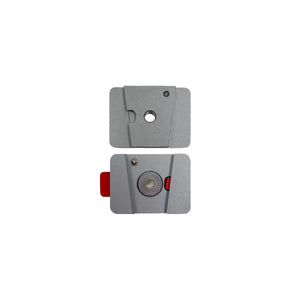

| Zakres dostawy | Szybka zmiana top × 1 Szybka zmiana dolna część × 1 Śruba gniazda wewnętrznego × 1 |
| Szczyt | Waga: 35,5 g Wymiary: 40 mm × 30 mm Grubość: 10,6 mm – 14,9 mm Kluczowe rozszerzenie: 12,8 mm × 5,6 mm × 2,9 mm |
| Unterteil | Waga: 15,3 g Wymiary: 40 mm × 30 mm grubość: 3 mm – 8,8 mm |
| Śruba gniazda sześciokąta | Długi: 13 mm Diameter główny: 12 mm Rozmiar wątku: M6 |
| Funkcje specjalne | Metal obrabiany CNC dla precyzyjnego dopasowania. Trwałe i łatwe w montażu/demontażu. Idealny do instalowania krzywek motocyklowych. |
Jak zdemontować głowicę kulową i zamontować uchwyt szybkiego uwalniania?
Jeśli chcesz zdemontować standardową głowicę kulową z podstawą amortyzującą, wykonaj poniższe kroki:
Demontaż głowicy kulowej:
Głowica kulowa i podstawa tłumiąca są fabrycznie zabezpieczone mocnym klejem do gwintów, co zapewnia maksymalną stabilność, ale utrudnia ręczny demontaż. Aby poluzować połączenie bez uszkodzenia sprzętu, należy je najpierw podgrzać.
Instrukcja krok po kroku:
- Przygotowanie: Zdejmij mocowanie głowicy kulowej z podstawy głównej.
- Ochrona: Owiń głowicę suchym ręcznikiem lub załóż rękawice odporne na ciepło, aby zapewnić sobie pewny chwyt.
- Podgrzewanie: Za pomocą opalarki lub zapalniczki żarowej podgrzej śrubę łączącą głowicę z podstawą amortyzującą (ciepło zmiękczy klej).
- Odkręcanie: Gdy klej puści pod wpływem temperatury, użyj klucza imbusowego, aby odkręcić śrubę.

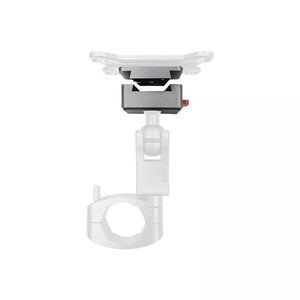

Instalacja uchwytu szybkiego uwalniania (Quick Release)
Po oddzieleniu głowicy od podstawy amortyzującej, przystąp do montażu nowego wspornika:
- Przygotowanie śrub: Poluzuj śruby mocujące w module szybkiej wymiany.
- Montaż podstawy: Przymocuj cieńszą część szybkozłącza do podstawy amortyzującej za pomocą śrub.
- Montaż głowicy: Grubszą część modułu przykręć bezpośrednio do głowicy kulowej i obudowy wspornika.
- Finalizacja: Wyrównaj obie części uchwytu na tym samym poziomie i wsuń je poziomo w siebie, aż usłyszysz kliknięcie blokady.
Zdejmowanie uchwytu szybkiej wymiany
- Odblokowanie: Naciśnij i przytrzymaj czerwony przycisk bezpieczeństwa.
- Rozłączenie: Przesuń obie części uchwytu w przeciwnych kierunkach (równolegle do siebie), aby je rozpiąć.
Szybki zespół blokujący
